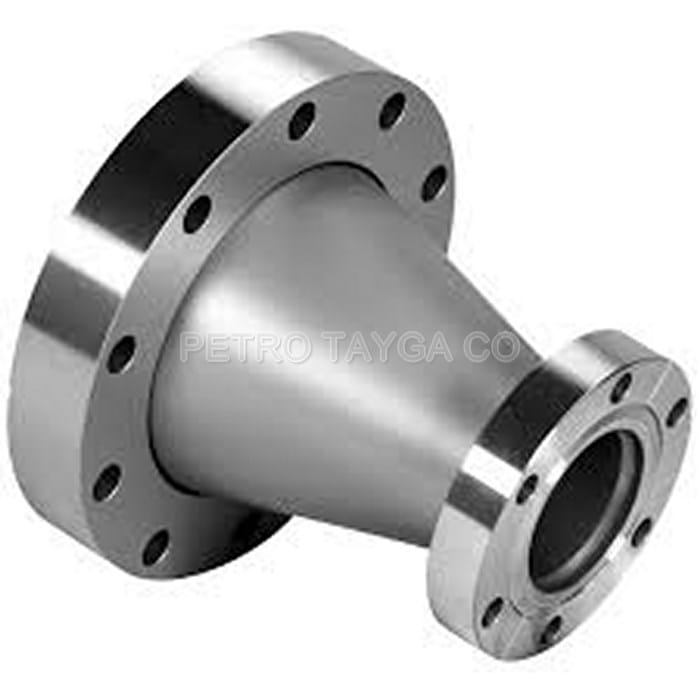

انواع فلنج های تبدیلی ( کاهنده ) :
فلنج های کاهنده را میتوان به دو دسته زیر تقسیم کرد:
تبدیلی کاهشی (Reducing Flanges) و تبدیلی افزایشی (Expanding Flanges) .
فلنج های تبدیلی کاهنده برای اتصال بین یک لوله با قطر بزرگتر به یک لوله با قطر کمتر استفاده میگردند .
وظیفه اصلی آنها برقراری اتصال بین دو لوله همراه با کاهش قطر است .
فلنج های تبدیلی افزایشی برای اتصال بین یک لوله با قطر کمتر به یک لوله با قطر بیشتر استفاده میگردند و وظیفه اصلی آن برقراری اتصال بین دو لوله به همراه افزایش قطر است .
مشخصات فنی فلنج کاهنده
نام دیگر فلنج کاهنده ، فلنج تبدیلی می باشد و در کلاس های متفاوت بر حسب بار فشاری که می توانند تحمل کنند در انواع 150 ، 300 ، 600 ، 900 ، 1500 ، 5000 و 10000 قابل ارائه می باشند . متریال این فلنج ها در انواع مختلف چون استنلس استیل ، فولاد ضد زنگ ، چدن داکتیل ، آهن و غیره موجود میباشد . فلنج کاهنده جزو فلنج های خاص با کاربرد خاص و متفاوت بوده و طبق استاندارد های معتبر بین المللی تولید می شوند . قیمت فلنح کاهنده با توجه به معیارهایی همچون : متریال ، مقاومت مکانیکی و شیمیایی ، کلاس ، سایز و ابعاد ، برند ، کشور تولید کننده تعیین می گردد . فلنج های کاهنده مانند دیگر قطعات اتصال دهنده از سه قسمت اصلی با نام فلنج یا قسمت مدور و دایره ای شکل ، گسکت و پیچ ها تشکیل شده است . آب بندی بین دو فلنچ توسط گسکت صورت می پذیرد . پیچ ها وظیفه اتصال دو قسمت فلنج را بر عهده دارند و به آسانی باز و بسته می شوند .
پیچ های مورد استفاده در بستن فلنج کاهنده
1_ از یک طرف رزوه شده باشد 2_ سرتاسر رزوه شده باشد که در این صورت به دو مهره نیاز دارد .
کاربرد های فلنج کاهنده :
فلنج کاهنده (Reducing Flange ) به عنوان یک نوع فلنج تبدیلی ، کاربرد های متنوعی دارد . مهمترین کاربردهای فلنج کاهنده عبارتند از :
اتصال لوله های با قطر متفاوت : فلنج های کاهنده برای اتصال لوله هایی با قطرهای مختلف به یکدیگر استفاده میشوند . این فلنج به صورت میانبر برای تغییر قطر لوله ها استفاده میشود و اتصال محکمی را بین لوله ها فراهم میکند .
کاربرد در پیلی اتیلن : در سیستم لوله کشی پلی اتیلن در برخی موارد نیاز است تا سایز یا اندازه خطوط لوله های پلی اتیلن را تغییر داد . به همین دلیل در این شبکه ها برای تغییر اندازه و سایز از دو فلنج کاهنده و تبدیلی استفاده می کنند که البته در سیستم لوله کشی پلی اتیلن با نام های تبدیلی و تبدیلی به کار می روند . این فلنج ها اغلب در پروژه هایی که نیاز به اتصالات لوله های پلی اتیلن با اندازه های مختلف دارند, مورد استفاده قرار می گیرند . در صورتی که نوسان جریان مهم نباشد از فلنج تبدیلی جهت تغییر سریع سایز خطوط استفاده می شود . ولی نمیتوان برای ورودی و خروجی دستگاه هایی مانند پمپ از این نوع فلنج استفاده کرد .
