معمولا این نوع از فلنج به خاطر هزینه اولیه پایین تر، به فلنج گلودار جوشی ترجیح داده می شود و بیشتر مورد استفاده قرار می گیرد ، لذا نزد مشتریان محبوب تر میباشد ولی با این وجود ، هزینه نصب نهایی آن به خاطر جوش کاری های اضافی از هزینه فلنج گلودار جوشی پایینتر نمیگردد . لذا اکیدا توصیه می گردد در هنگام انتخاب نوع فلنج ، تمامی معیارها مورد بررسی قرار گیرد تا انتخاب درستی از نظر هزینه نهایی ، زمان و همچنین کارایی آن در خطو ط لوله و پایپینگ را داشته باشد .
به خاطر اینکه قطر درونی در فلنج اسلیپون ، کمی بیشتر از قطر بیرونی لوله هم سایزش می باشد. جوشکاری این نوع فلنج از قسمت بیرونی و درونی صورت می گیرد تا مقاومت و استحکام آن بیشتر گردد و از نشت سیال به بیرون جلوگیری گردد . پترو تایگا ارائه دهنده انواع فلنج اسلیپون در سایز ها و کلاس های متفاوت می باشد:

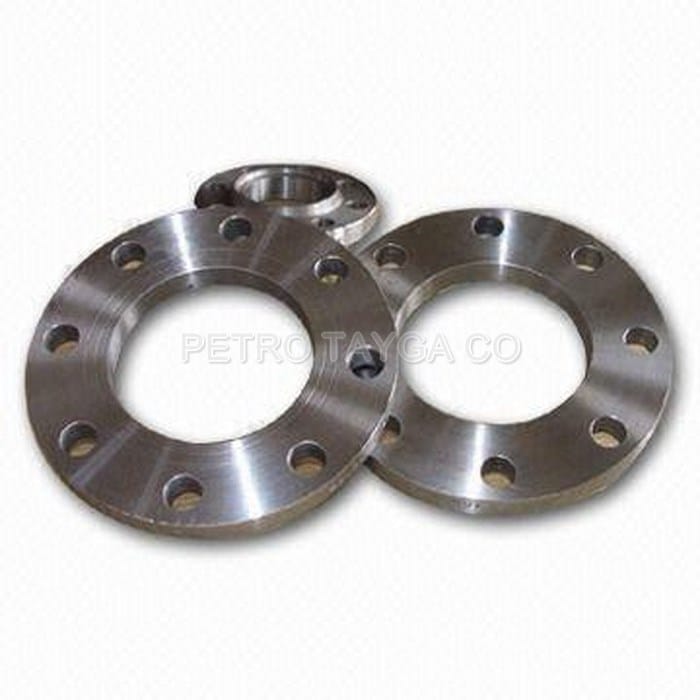

فلنج اسلیپ آن تخت PN ( از آلیاژ ورق ST37 )
فلنج اسلیپون فورج فولادی (از آلیاژ فولاد فورج A105)
فلنج اسلیپون استنلس استیل (از آلیاژ استیل ضد زنگ A182)
برند های فلنج اسلیپون قابل تامین در پتروتایگا
فلنج فراری
فلنج ملسی
فلنج گالبرتی
فلنج فد
فلنج بنکن
فلنج کا ان اس
مشخصات فنی فلنج اسلیپون
فلنج -های اسلیپون در انواع Flat Face و Raised Face در سایز های ½ تا 60 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 بر اساس استاندارد ASME-B16.5 و BS3293 تولید و استفاده می شوند. در فلنج اسلیپان لوله در داخل فلنج قرار گرفته و مرز بین لوله و فلنج به وسیله جوشکاری به روش فیلت پر می شود . این فلنچ ها در انواع فولادی معمولی آلیاژ ST37 با استاندارد DIN 86029، فولادی فورج شده با استاندارد ASTM A105 یا ASTM A350 و استنلس استیل فورج شده با استاندارد های ASTM A182 F304/304L ، ASTM A182 F306/316L و ASTM A182 F321 تولید می گردند .
تفاوتهای فلنچ اسلیپون و فلنج گلودار در چیست ؟
فلنچ گلودار همانطور که از نامش مشخص است دارای یک لبه بلند تر نسبت به فلنج اسلیپون است . فلنج اسلیپون دارای قابلیت نصب آسان تری نسبت به فلنچ گلودار می باشد و مقاومت آن در برابر فشار درونی دو سوم و در برابر تحمل خستگی یک سوم فلنج گلو دار است. طول عمر فلنج اسلیپون دو سوم فلنچ های گلودار جوشی است. فلنج اسلیپون حتما باید از درون و بیرون به لوله جوش شود. به خاطر روش جوشکاری مورد استفاده برای ااتصال فلنج -های اسلیپون، اغلب هزینه بیشتری را برای کارفرما ایجاد می کند و علی رغم قیمت پایین تر نسبت به فلنج گلودار استقبال کمتری از این نوع صورت می گیرد.
مزایای استفاده از فلنج -های اسلیپون
قیمت پایینتر نسبت به فلنج -های گلودار جوشی
نصب آسانتر و کاربردی تر در خطوط
لزوم زمان کمتر برای بررسی دقت و درستی برش لوله.
در تاسیسات از پیش ساخته شده استفاده از این فلنچ ها آسان تر است.
معایب فلنج -های اسلیپون
مراحل و زمان جوشکاری بیشتری نسبت به فلنچ گلودار جوشی دارد.
ترکیب اتصالات مانند زانویی و سه راه و— با این فلنچ ها معمولا غیر ممکن می باشد . چون این اتصالات دارای انتهای صاف بلند و مستقیمی نیستند که به طور کامل به درون فلنج وارد شوند. به همین خاطر ابتدا باید یک لوله به فلنج جوش داده شده و سپس آن را به اتصالات مورد نظر دیگر وصل نمود .
فلنچ اسلیپون به شکلی نصب می گردد که انتهای لوله به واسطه ضخامت دیواره لوله حدود 8/1 اینچ با پیشانی فلنچ فاصله دارد. بنابراین، می توان در این فلنج به اندازه ضخامت لوله بدون اینکه پیشانی فلنچ آسیب ببیند جوشکاری فیلت را انجام داد.
در صنایع نوع دیگری از فلنج -های اسلیپون نیز وجود دارد که به آن فلنج اسلیپون کاهنده یا ردیوسر ( Reducer Slip On Flange ) می گویند . این فلنج -ها اساساً برای کاهش اندازه قطر لوله ( در جایی که محدودیت فضا امکان ترکیب فلنچ گلو-دار و کاهنده را نمی دهد ) مورد استفاده قرار میگیرند .
استاندارد فلنج اسلیپون :
ASME/ANSI B16.5
BS 3293
DIN 86029
آلیاژ فلنج -های اسلیپان
آلیاژ این فلنج ها معمولا به سه دسته فولادی A105 ,ASTM A 350 ASTM – استنلس استیل ASTM A182 شامل F304/F316/F321 و آلیاژی ASTM شامل F11/F12 و… دسته بندی می گردد . که با توجه به نوع سیال و ترکیبات شیمیایی آن ، آلیاژ لوله و… این فلنچ ها از نظر متریال انتخاب می گردد. لازم به ذکر است فلنج -های اسلیپون فولادی نسبت به انواع ذکر شده دیگر ارزان تر و از لحاظ اقتصادی مقرون به صرفه تر می باشند .
مشخصات ابعاد و فشار
ابعاد فلنج اسلیپون معمولا از 2/1 اینچ تا 60 اینچ می باشد .
کلاس فشاری این فلنچ ها از Class 150 الی Class 2500 است .
پیشانی فلنچ نیز که به عنوان سطح تماس برای سیت (Seat ) انواع واشر و گسکت و… استفاده می گردد نیز در دو نوع RF و RTJ می باشد .
چگونگی اتصال
به خاطر جای گیری لوله درون فلنج و هم مرکز شدن آن دو با هم نصب این فلنچ ها آسان تر بوده و عملیات اجرا سریع تر انجام می پذیرد . همچنین با توجه به شکل ساختاری این فلنج ها به خاطر جوش کاری در قسمت لبه بیرونی و هم در قسمت لبه درونی این فلنج ها، امکان نشت سیال بسیار کاهش می یابد.
